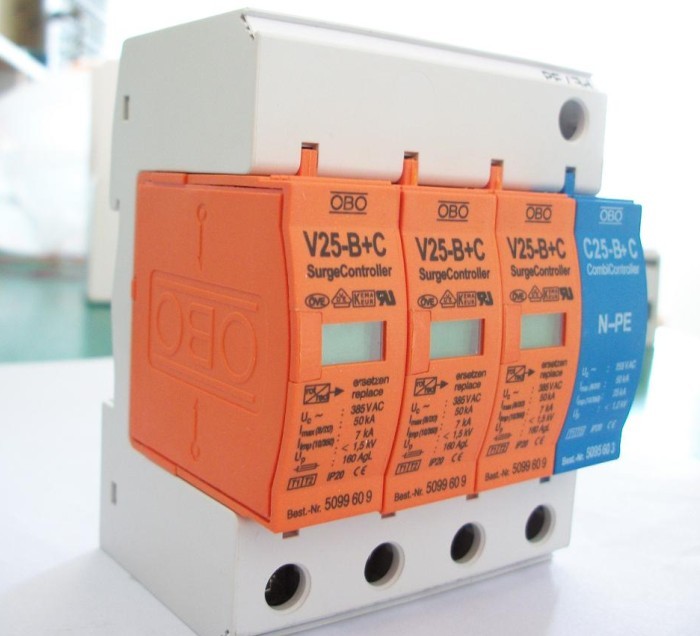

点击图片查看原图
OBO v20-c 产品说明、技术参数
|
型号 |
V20-C/3+NPE |
|
测试标准 |
E DIN VDE 0675-6:1989-11和-6/A2:1996-10 |
|
标称电压 |
230V |
|
额定电压（最大持续工作电压） |
385V |
|
标称放电电流（8/20us） |
20 kA |
|
最大放电浪涌电流（8/20us） |
40 kA |
|
持续电流的最大允许值 |
200A |
|
雷电脉冲电流（10/350us） |
10KA |
|
电压保护等级在5KA(8/20us) |
≤1KV |
|
雷电脉冲冲击电压(1.2/50us) |
≤1.5KV |
|
响应时间 |
≤25ns |
|
最大保险丝强度 |
125A gL/gG |
|
短路电流强度 |
50KA/50Hz |
|
工作温度 |
－400C~＋800C |
|
模块NPE 标称电压 UC |
C 25-B+C/NPE 230 V/50-60 HZ |
|
导体截面 |
最小10mm2单导线,最大35mm2多绞线/25mm2的单导线 |
|
安装支架 |
35mm导轨，依据EN 50 022 |
|
外壳材料 |
白色强化热塑性玻纤材料 |
|
保护等级 |
普通型 |
|
规格尺寸 |
4个标准模块DIN 43880 |
|
产 品 型 号 |
产 品 说 明 |
|

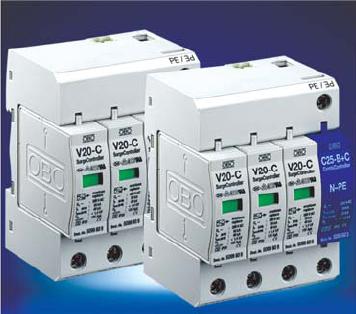

OBO V20-C/3+NPE |
三相四线电源防雷器+NPE模块 |
|
OBO V20-C/4 |
三相四线电源防雷器 |
|
OBO V20-C/2 |
单相二线电源防雷器 |
|
OBO V20-C/3+NPE-AS |
三相四线电源防雷器+NPE模块+声光报警 |
|
OBO V20-C/1+NPE |
单相二线电源防雷模块+NPE模块 |
obo V20-C/3+NPE防雷器功能和应用领域
obo V20-C/3+NPE防雷器依据DIN VDE 0675、part 6（ Draft 11.89)A1、A2的要求。obo V20-C/3+NPE防雷器是属于C级的防雷器。它保护电器设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。
obo V20-C/3+NPE防雷器是用于TN-C-S，TN-S，TT和IT系统中特别的防雷器。该防雷器是根据DIN VDE 0100，Part 534/A1的最新需求设计而来的，并达到简单、安装的安装。
obo V20-C防雷器内含一个有高非线性特性的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。
如果防雷器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。
obo V20-C/3+NPE防雷器的安装
obo V20-C防雷器能够容易地安装于任何配电箱或者开关箱内的35mm导轨上。使用新型MB低座，提供180度正反安装，适合不同场合需要。
obo V20-C/3+NPE防雷器的特性
1、金属氧化物压敏电阻；
2、可插拔式部件；
3、热感断路器和视窗指示装置；
4、带NPE火花间隙模块的防雷器；
5、底座内部已进行接地跳线连接；
6、使用新型底座；
