型号 V20-C/3+NPE

测试标准 E DIN VDE 0675-6:1989-11和-6/A2:1996-10

标称电压 230V

额定电压（最大持续工作电压） 385V

标称放电电流（8/20us） 20 kA

最大放电浪涌电流（8/20us） 40 kA

持续电流的最大允许值 200A

雷电脉冲电流（10/350us） 10KA

电压保护等级在5KA(8/20us) ≤1KV

雷电脉冲冲击电压(1.2/50us) ≤1.5KV

响应时间 ≤25ns

最大保险丝强度 125A gL/gG

短路电流强度 50KA/50Hz

工作温度 －400C~＋800C

模块NPE 标称电压 UC C 25-B+C/NPE 230 V/50-60 HZ

导体截面 最小10mm2单导线,最大35mm2多绞线/25mm2的单导线

安装支架 35mm导轨，依据EN 50 022

外壳材料 白色强化热塑性玻纤材料

保护等级 普通型

规格尺寸 4个标准模块DIN 43880

产 品 型 号 产 品 说 明

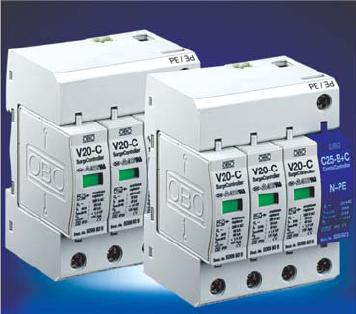

OBO V20-C/3+NPE 三相四线电源防雷器+NPE模块

OBO V20-C/4 三相四线电源防雷器

OBO V20-C/2 单相二线电源防雷器

OBO V20-C/3+NPE-AS 三相四线电源防雷器+NPE模块+声光报警

OBO V20-C/1+NPE 单相二线电源防雷模块+NPE模块

obo V20-C/3+NPE防雷器功能和应用领域

obo V20-C/3+NPE防雷器依据DIN VDE 0675、part 6（ Draft 11.89)A1、A2的要求。obo V20-C/3+NPE防雷器是属于C级的防雷器。它保护电器设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。

    obo V20-C/3+NPE防雷器是用于TN-C-S，TN-S，TT和IT系统中特别的防雷器。该防雷器是根据DIN VDE 0100，Part 534/A1的最新需求设计而来的，并达到简单、安装的安装。

    obo V20-C防雷器内含一个有高非线性特性的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。

     如果防雷器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。

obo V20-C/3+NPE防雷器的安装

obo V20-C防雷器能够容易地安装于任何配电箱或者开关箱内的35mm导轨上。使用新型MB低座，提供180度正反安装，适合不同场合需要。

obo V20-C/3+NPE防雷器的特性

1、金属氧化物压敏电阻；

    2、可插拔式部件；

    3、热感断路器和视窗指示装置；

    4、带NPE火花间隙模块的防雷器；

    5、底座内部已进行接地跳线连接；

    6、使用新型底座；
